【技術文章】抬頭顯示器的視差與駕駛視覺安全

發布時間：2025-03-28

瀏覽次數：611

原文：《Parallax of Head-Up Displays and Visual Safety for Driving》[1]

作者：Jun Song, Zihang Fan, Wei Xu, Zhengxin Ji, Yandan Lin

簡介：平視顯示器（HUD）是新穎的虛擬顯示形式，其光學的特點一種結構是典型的雙眼虛擬顯示系統。這種結構表現出雙眼視差對視覺感知的，尤其是當上顯示多種深度信息時影響屏幕，眼睛會在不同的視差條件下切換，容易影響視覺任務的完成，誘發視覺疲勞。這項研究為 AR-HUD 中相鄰顯示圖標之間的視差控制提供了參考。對視覺表現的影響程度研究通過模擬整體視差效應和屏幕上的階躍變化，對視覺舒適度和任務性能進行了實驗評估，確定二維虛擬顯示系統（HUD）可接受的視差閾值，尤其是相鄰位置的視差閾值，以優化 AR-HUD 的設計，提高駕駛安全性。

關鍵詞：Automobile lamp; heat-resistant analysis, temperature prediction, machine learning

編譯：復旦大學林燕丹課題組郭子固

指導：林燕丹

應用場景

在日常交通環境中，視覺疲勞和視覺任務表現是對行車安全造成嚴重威脅的重要因素之一。由于視覺疲勞不僅影響駕駛員的專注度和信息處理能力，而且可能導致駕駛過程中的誤判和延遲反應，因此迫切需要一種能夠有效控制視覺疲勞并優化視覺任務表現的技術手段。在AR-HUD顯示中，視差是容易被忽略的一種現象，但是視差也是引起視覺疲勞的重要因素，在AR-HUD設計與質量管控中，需要對視差進行合理的設計和閾值的管控。從而有效降低因視覺疲勞導致的交通事故風險。

研究目標

研究目標是通過實驗評估抬頭顯示器（HUD）中視差對視覺疲勞和任務表現的影響，確定在二維虛擬顯示系統中可接受的視差閾值，特別是在相鄰位置之間的階梯視差。研究旨在為HUD設計提供參考，尤其是在增強現實HUD（AR-HUD）中，控制相鄰顯示圖標之間的視差，以提高駕駛安全性和視覺舒適性。此外，研究還探討了階梯視差與視覺表現錯誤率之間的關系，并建立了一個模型來預測水平階梯視差對虛擬顯示中視覺表現的影響程度。通過這些研究，論文旨在為HUD的設計和優化提供科學依據，從而提升駕駛體驗和安全性。

研究方法

本研究采用實驗設計，深入探究抬頭顯示器（HUD）中視差對視覺疲勞和任務表現的影響。

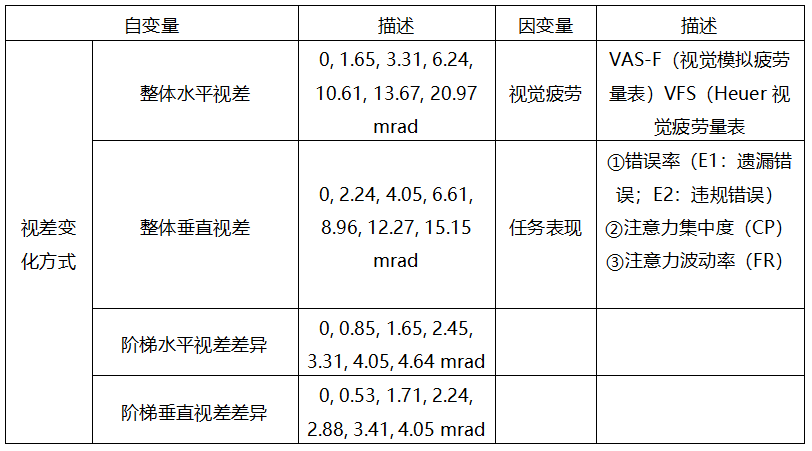

表1 自變量與因變量的數據集描述

實驗采用了 D2測試任務，這是一種常用的注意力測試任務，用于評估參與者的視覺任務表現，如圖1所示。參與者在投影的圖像上使用鼠標完成D2任務，任務內容包括識別和選擇特定的字母或符號。D2任務的評估指標包括：

TN-E：總得分減去錯誤得分。E1：遺漏錯誤率（未識別出目標）。E2：違規錯誤率（錯誤識別非目標）。CP：集中度（反映參與者的注意力集中程度）。FR：波動率（反映參與者注意力的波動情況）。主觀疲勞評估：在每次視覺任務完成后，參與者填寫了兩份主觀疲勞問卷：VAS-F（視覺模擬疲勞量表）：用于評估參與者的疲勞程度。VFS（Heuer視覺疲勞量表）：用于評估參與者的視覺疲勞感受。問卷的得分越高，表示參與者的視覺疲勞程度越高。

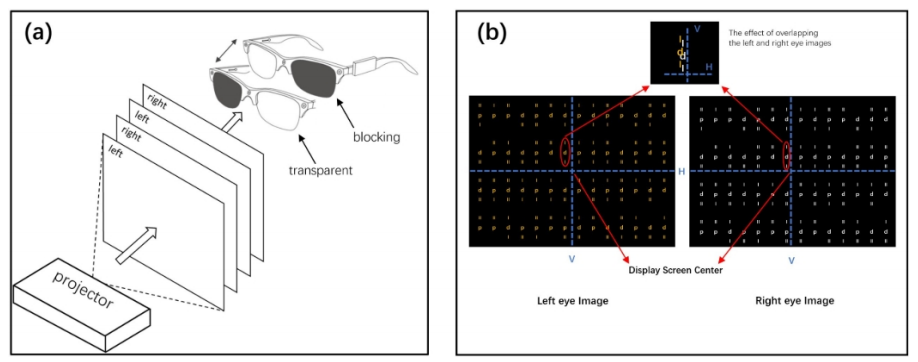

圖1 實驗內容

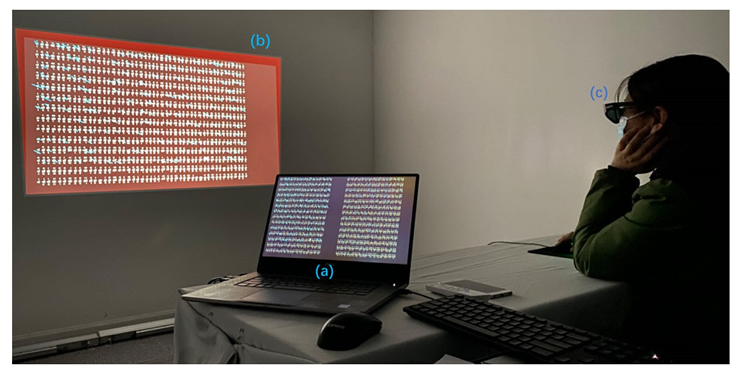

圖2 實驗現場

實驗流程：實驗分為四個階段進行，每個階段分別完成一種視差類型下的所有條件測試，并覆蓋被試。每個階段中，七種視差條件以隨機順序呈現。實驗開始前，受試者需進行20分鐘的暗適應，隨后進入視覺任務環節。視覺任務完成后，受試者需填寫主觀問卷調查。每完成一個視差條件的測試后，受試者休息10分鐘，再進入下一個視差條件的測試，實驗現場如圖2所示。實驗流程示意圖如圖3所示。實驗中采用視覺任務作為D2測試任務，以同時評估受試者的任務表現。在每種視差條件下，受試者通過鼠標操作完成投影圖像的視覺任務。任務結束后，受試者需立即填寫主觀疲勞問卷，包括用于評估疲勞嚴重程度的視覺模擬量表（VAS-F）以及豪雅主觀視覺疲勞量表（VFS）。

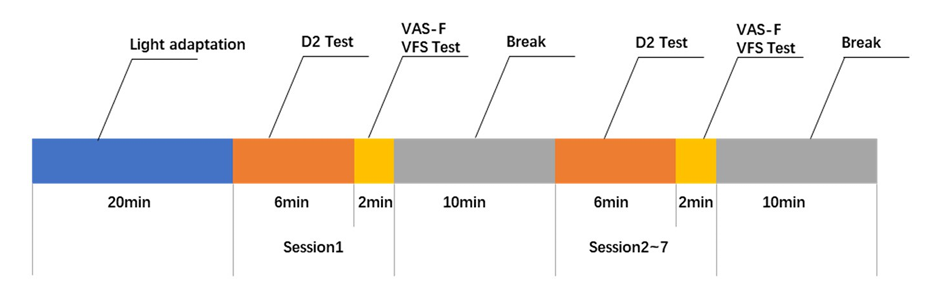

圖3 實驗流程

實驗結論

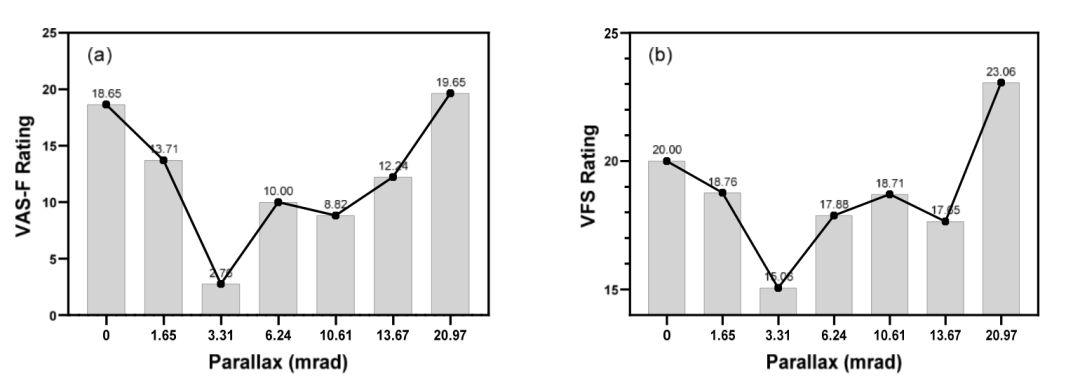

如在視覺疲勞的主觀評估中，將 VAS-F 和 VFS 的單項得分之和作為疲勞評估的總分，得分越高表示疲勞越嚴重。圖4顯示了主觀問卷的視覺疲勞分析結果。圖4a 顯示了 VAS-F 評估得分的趨勢，圖4b 顯示了 VFS 評估得分的趨勢；當總體視差為 3.31 mrad 時，兩者的疲勞得分都最小。

圖 4 總體視差條件下的 VAS-F 和 VFS 問卷得分趨勢

圖5a 顯示了 VAS-F 評估得分的趨勢，圖5b 顯示了 VFS 評估得分的趨勢；當階梯視差為 0.85 mrad 時，兩者的疲勞得分都最小。這一結果表明，根據 VAS-F 和 VFS 分?jǐn)?shù)，較低時的疲勞度最高。較低視差優于無視差條件，這表明在某些條件下水平視差可以改善視覺舒適感，但并沒有顯示出顯著差異。

圖5 階躍視差條件下 VAS-F 和 VFS 問卷得分的趨勢

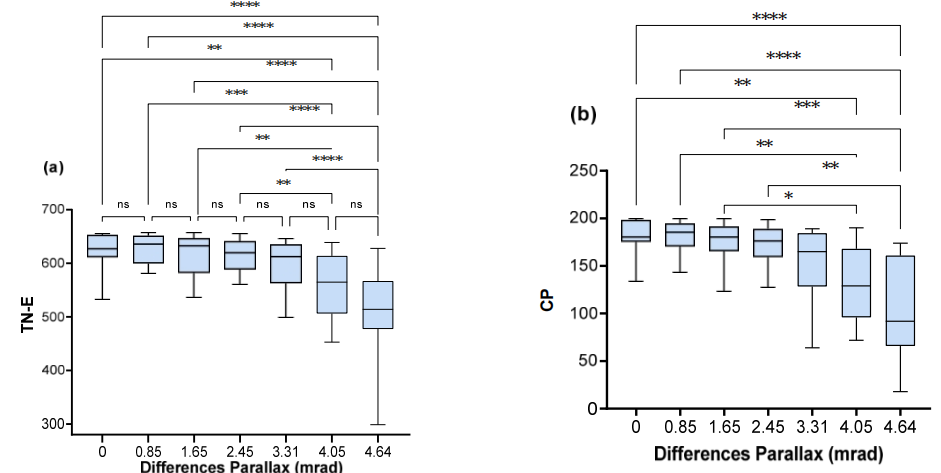

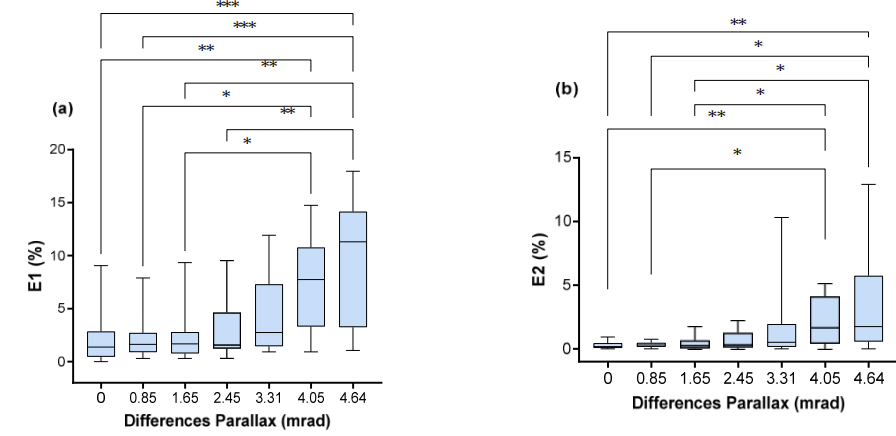

圖6進一步分析了各階躍視差變化匯總的變異性。變異性分析表明，在 4.05 mrad 和 4.65 mrad 的階躍視差條件下，與視差值小于這些條件的 TN-E、CP、E1 和 E2 評估指標之間存在顯著差異。此外，還出現了任務表現下降的趨勢。這一結果表明，兩種階躍條件對視覺任務有顯著影響。由于視覺任務的常規視覺方向是水平方向從左到右，圖像在水平方向上相鄰位置之間的視差會使眼睛頻繁進行輻輳調整，從而影響視覺舒適度和視覺表現。D2 任務的總成績和錯誤率表現出較為明顯的變異性和變化趨勢。此外，利用總成績和錯誤率變化趨勢的中位數對單因素變化趨勢進行擬合，得到了指數關系的擬合函數。

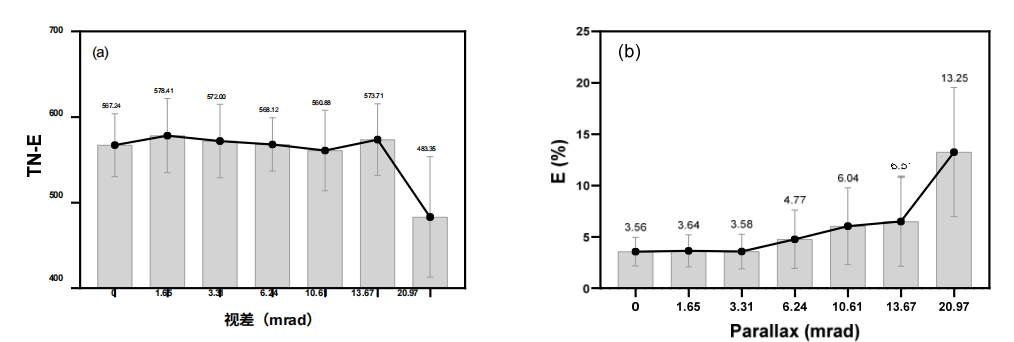

圖6 水平視差條件下 D2 測試任務總成績和錯誤率的變化趨勢

在本實驗的四種視差變化中，整體水平和垂直視差對主觀疲勞感知和D2任務表現均未產生顯著差異。然而，較小視差條件下的視覺舒適感最佳，尤其是水平視差的效果最為明顯，這與HUD視差設計的相關研究一致。研究發現，最佳水平視差為3.31 mrad，低于傳統3D顯示屏的最佳值，這可能與二維顯示屏的中間力處于同一視差水平有關，減少了眼睛的焦點調整頻率，從而降低了視覺疲勞。在階梯水平視差測試中，相鄰位置的視差越大，任務表現越差，尤其是當階躍視差超過3.31 mrad時，差異顯著。這表明階躍視差會迫使眼睛在不同水平面上頻繁切換焦點，增加視覺輻輳調整頻率，加劇視覺疲勞。因此，AR-HUD屏幕中相鄰位置的水平視差應控制在較小范圍內，以避免影響信息讀取效率并減少視覺疲勞。

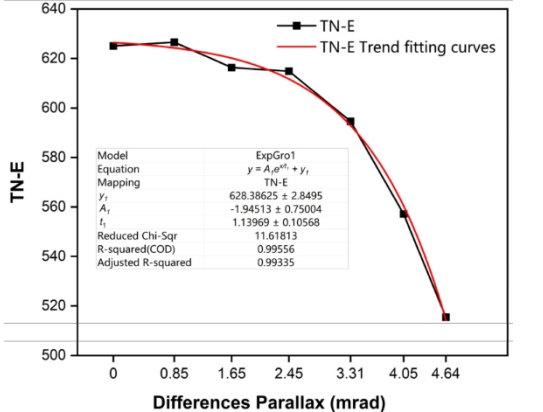

由于視覺任務的常規視覺方向是水平方向從左到右，圖像在水平方向上相鄰位置之間的視差會使眼睛頻繁進行輻輳調節，從而影響視覺舒適度和視覺表現。D2 任務的錯誤率表現出較為明顯的變異性和變化趨勢。此外，利用總成績和錯誤率變化趨勢的中位數對單因素變化趨勢進行擬合，得到了指數關系的擬合函數。圖7顯示了 D2 性能測試中總分 TN-E 與水平階梯變化趨勢之間的擬合效果。擬合相關系數為 R2 = 0.99，大于 0.8，擬合結果被接受。擬合曲線方程為y=y₁+A_1e^x/t1

圖7 D2 任務總體表現的擬合趨勢與視差步長值的比較

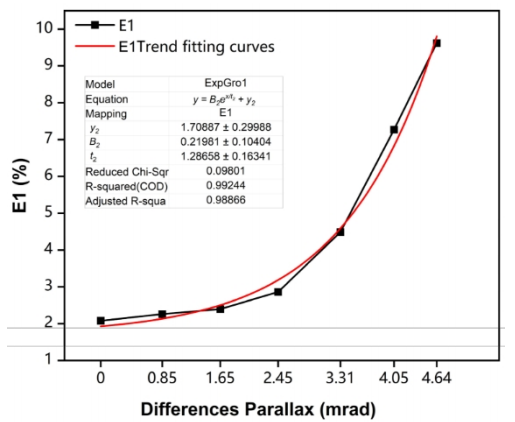

圖8顯示了 D2 性能測試遺漏誤差率 E1 與樣本水平階躍變化趨勢的擬合關系。擬合相關系數為 R2=0.98，大于 0.8，擬合結果可接受。擬合曲線公式y(tǒng)=y₂+A_2e^x/t2

圖 8 在 D2 任務中，遺漏錯誤率與視差步長值的擬合趨勢比較

通過函數擬合，階躍視差與D2任務得分的關系可進一步量化，為HUD視差設置提供了計算方法參考，有助于提高駕駛員任務表現和駕駛安全性。未來可進一步驗證該模型并開發數學標識符以量化研究成果。

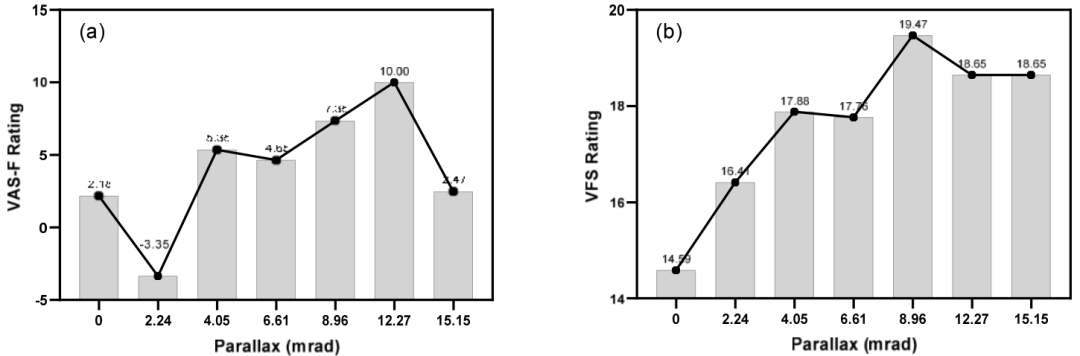

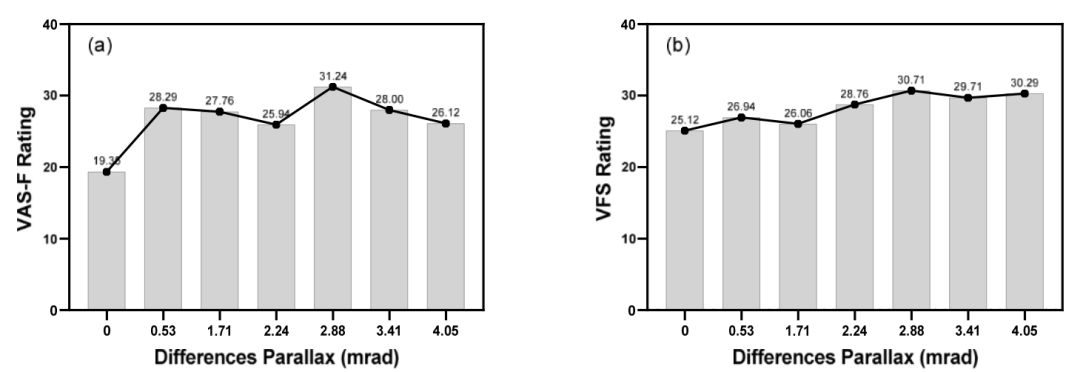

進一步分析垂直視差整體均勻和階躍變化的結果，主觀疲勞問卷分析結果見圖9和 10。同樣，發現主觀量表疲勞評分沒有明顯差異。對于整體視差，在 VAS-F 評估得分中，當整體視差為 2.24 mrad 時，其疲勞得分最小，如圖 9a 所示。但在 VFS 評估中，視差增加的同時整體視覺疲勞得分也增加了，如圖 9b 所示。這表明視差的增加會影響視覺疲勞的整體感覺。然而，對于階梯視差的增加，如圖 10a、b 所示，視覺疲勞得分總體上相對平緩，沒有顯著趨勢。

圖9 不同視差條件下 VAS-F 和 VFS 疲勞評估分?jǐn)?shù)的變化趨勢

圖 10 垂直視差階躍變化的視覺疲勞評分誤差趨勢垂直視差階躍變化的視覺疲勞分?jǐn)?shù).誤差趨勢

分析了垂直視差整體均勻和階躍變化的結果，主觀疲勞問卷分析結果見圖9和 10。同樣，發現主觀量表疲勞評分沒有明顯差異。對于整體視差，在 VAS-F 評估得分中，當整體視差為 2.24 mrad 時，其疲勞得分最小，如圖 9a 所示。但在 VFS 評估中，視差增加的同時整體視覺疲勞得分也增加了，如圖 9b 所示。這表明視差的增加會影響視覺疲勞的整體感覺。然而，對于階梯視差的增加，如圖 10a、b 所示，視覺疲勞得分總體上相對平緩，沒有顯著趨勢。

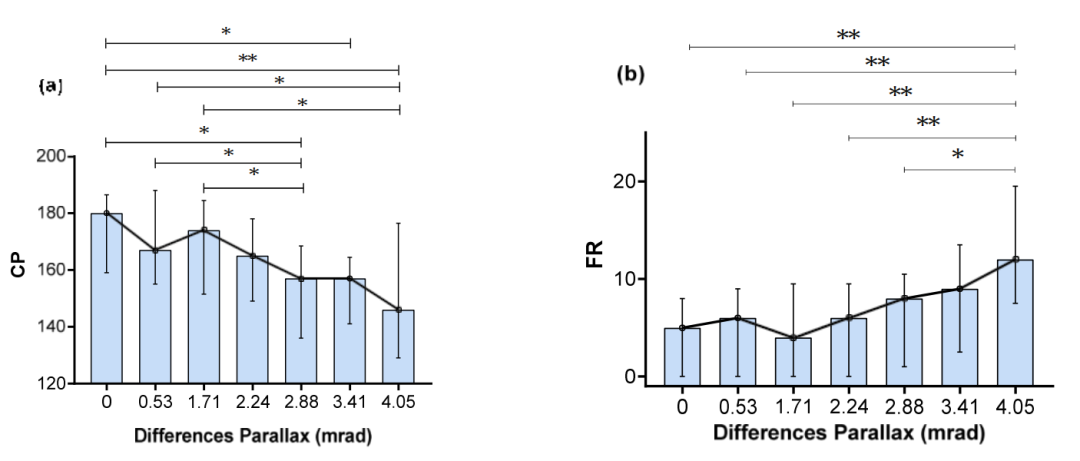

圖11 不同垂直視差階躍變化條件下總成績和注意力的變異性分析結果

對集中度和波動度進行了兩兩比較，其差異如圖11所示。在 4.05 mrad 的階躍視差條件與 0、0.53 和 1.71 mrad 的階躍視差條件之間，兩個評價指標都有顯著差異；但在≥ 2.24 mrad條件下，沒有發現顯著差異。在 4.05 mrad 的階躍視差條件下，濃度和揮發性的結果都最差。作為最大可接受階躍垂直視差的參考，2.24 mrad 被用作顯著差異的臨界值。

可以發現，階梯垂直視差對視覺疲勞和D2任務表現的影響較小，但當階躍視差達到2.24 mrad時，濃度（CP）和波動比（FR）出現顯著差異。垂直視差可能導致眩暈、像差和重影，個體差異較大，因此相鄰位置的垂直視差也應控制在可接受范圍內。

主要結論

在本研究中，通過實驗?zāi)M了在 AR-HUD 的相應視角下視差對視覺疲勞和任務表現的影響。實驗結果表明，在顯示屏幕上均勻分布一定的視差對視覺疲勞和任務表現的影響不大，而較小的水平視差則能改善視覺。，只需在初始狀態下完成視覺融合和視覺會聚調整。當顯示屏上相鄰位置之間存在視差差異，即階梯視差時，會對視覺任務的產生顯著影響。水平階梯視差會增加視覺會聚調整的頻率，降低視覺表現；垂直階梯視差會增加視覺整合的難度，帶來眩暈等感覺。此外，還觀察到水平階梯視差與視覺表現錯誤率之間存在指數變化關系，該公式可用于預測虛擬顯示中水平階梯視差對視覺表現的影響程度。本研究為 AR-HUD 中相鄰顯示圖標之間的視差控制提供了參考。

文

獻

來

源

[1]Song J, Fan Z, Xu W, et al. Parallax of Head-Up Displays and Visual Safety for Driving[J]. Applied Sciences, 2023, 13(24): 13189.
