【光學設計】使用TracePro仿真優化光纖耦合效率

光纖耦合是光學工程中的一個關鍵方面，對于在光纖和組件之間高效傳輸光束至關重要。在電信和激光系統等應用中，高耦合效率是必不可少的。TracePro，由 Lambda Research Corporation 提供的高級光學設計軟件，是優化這種效率的絕佳工具。本文將指導您使用 TracePro 模擬來增強光纖耦合，提高光纖系統的設計和性能。

理解光纖耦合

光纖耦合是指將光從一根光纖傳輸到另一根光纖，或者從光纖傳輸到光學元件（如透鏡、準直器或波導）的過程。高效耦合對于在傳輸過程中最小化損耗至關重要，因為任何不對準或效率低下的情況都可能導致信號劣化、功率降低或系統性能下降。

幾個因素影響光纖耦合的效率，包括：

對齊

光纖的精確定位至關重要。即使是微小的錯位也會導致顯著的耦合損耗。

數值孔徑 (NA)

光纖和光學元件的數值孔徑影響了光在它們之間耦合的有效性。

表面質量

光纖端面或組件表面的不完美或粗糙度可能會引入散射和損耗。優化這些因素需要詳細的模擬，以預測和微調設計，以實現最高效率。

TracePro仿真如何幫助優化光纖耦合效率

TracePro 是一種強大的工具，用于模擬和分析光學系統中的光傳播。通過利用 TracePro 的功能，工程師可以高精度地建模光纖系統，在創建物理原型之前識別潛在問題并優化設計。以下是 TracePro 模擬如何提高光纖耦合效率的方法：

1. 準確的光傳播建模

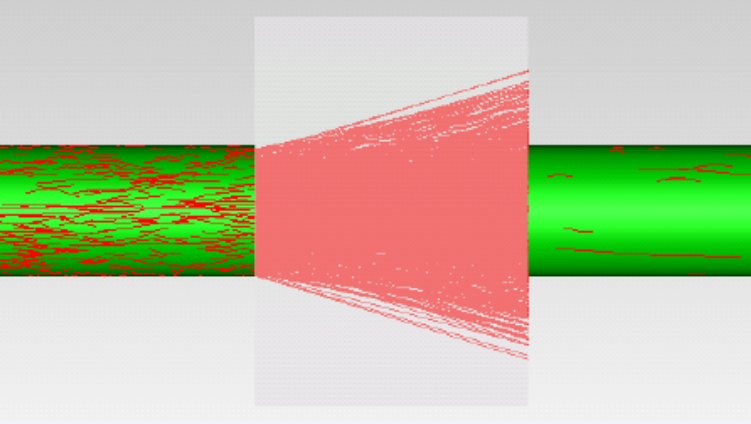

TracePro 通過復雜的光學系統模擬光的傳播，包括光纖、透鏡和其他組件。通過使用詳細的光線追蹤技術，TracePro 可以模擬光在通過光纖并與其他光學元件相互作用時的行為。這使工程師能夠可視化光如何擴散 并在光纖和組件之間耦合，確定效率可以提高的區域。

2. 光纖對準優化

光纖耦合效率的關鍵因素之一是光纖和光學組件的精確對準。TracePro允許用戶模擬不同的對準場景，并優化系統內光纖和組件的放置。通過調整光纖和組件的位置、角度和方向，工程師可以確定最佳配置以實現最大的耦合效率。

3. 數值孔徑 (NA) 分析

光纖和光學元件的數值孔徑（NA）決定了光纖可以接受或發射的光量。TracePro模擬允許工程師分析光纖和組件的NA，并調整設計以實現最佳光耦合。通過匹配光纖和光學組件的NA，工程師可以提高光傳輸效率并減少耦合損耗。

4. 表面粗糙度和散射分析

表面缺陷和粗糙度會引入散射，導致耦合效率的損失。TracePro 可以對表面粗糙度及其對光傳播的影響進行詳細分析。通過模擬光纖和組件的表面特性，工程師可以優化設計，以減少散射并確保更好的耦合性能。

5. 不同耦合機制的模擬

除了直接光纖到光纖耦合外，TracePro 還可以模擬各種耦合機制，例如自由空間耦合、透鏡耦合和基于光柵的耦合。這種多功能性使工程師能夠探索不同的耦合方法，并選擇最適合其特定應用的高效方法。

6. 波導設計和優化

對于涉及波導或其他光學組件的應用，TracePro 可以模擬這些結構內部的光行為，并優化設計以高效耦合光纖。通過分析波導內部的光分布，?工程師 可以改進設計以提高光傳輸效率并減少損耗。

使用TracePro優化光纖耦合的步驟

以下是使用TracePro模擬優化光纖耦合效率的逐步方法：

1. 定義光學系統

首先在TracePro中定義光纖系統，包括光纖，光學元件，以及任何其他相關的元素，例如透鏡或波導。

2. 模擬光傳播

設置模擬以建模光在系統中的傳播。使用TracePro的光線追蹤功能來跟蹤光如何傳播和與不同組件相互作用。

3. 調整對齊和定位

嘗試不同的對齊配置，以找到纖維和光學組件的最佳定位。這可能需要調整角度、距離和方向，以實現最佳耦合效率。

4. 分析數值孔徑 (NA)

模擬和調整光纖和組件的數值孔徑，以確保它們之間的最佳光傳輸。TracePro的數值孔徑分析工具幫助工程師找到最佳耦合配置。

5. 評估表面粗糙度和散射

分析光纖端面和光學元件的表面質量。如有必要，調整設計以減少表面粗糙度并最小化散射損失。

6. 測試不同的耦合機制

嘗試不同的耦合機制，以確定最適合您特定應用的高效方法。TracePro的靈活性允許進行自由空間耦合、透鏡耦合和其他選項的模擬。

7. 最終確定設計和性能測試

在優化對齊、NA和表面質量后，進行最終模擬以驗證耦合效率。如有需要，調整設計以實現預期性能。

最大化光纖耦合效率對于提升光學系統性能至關重要。使用TracePro，工程師們獲得了一個強大的工具來模擬和優化光纖系統。其高級功能允許對光纖對準、數值孔徑和表面質量等因素進行精確分析，確保最小的損耗和高效率。復瞻為TracePro指定國內代理。無論是用于電信、激光系統還是創新的光學應用，TracePro都簡化了優化過程，提供卓越的系統性能和可靠性。
