LED氛圍燈測量與校準系列(一)--一切要從光譜儀說起

核心觀點：微型光譜儀應用于LED氛圍燈檢測有一定局限：無法通過一次輻射標定應對所有測試光譜——這是其物理設計的固有限制。在LED氛圍燈測量中，如果全廠沒有高精度的實驗室級別光譜儀，那么整個廠的精度基準是無從談起的。依賴外部機構對標等于把質量生死線交給外面，風險極大。必須建立自主可控的測量體系：供應商用自己的高精度光譜儀作為全廠基準，產線微型光譜儀針對特定光譜與基準對標，主機廠定期用高精度儀器抽查。

一個讓工程師頭疼的問題

2024年,某主流品牌的一款新車型在上市前夕遭遇了一個棘手問題：同一批次生產的汽車,氛圍燈的顏色竟然存在肉眼可見的差異。車主將兩輛新車并排停放時，一輛的氛圍燈偏暖紅色，另一輛明顯偏冷粉色——這種差異已經超過了人眼能夠容忍的臨界點。

更令人不解的是：所有氛圍燈在供應商的出廠檢測中都顯示”合格”，單個產品的色坐標偏差都在±0.01以內，完全符合技術協議的要求。

但當主機廠用自己的高精度光譜儀進行抽檢時，發現了問題的根源： - 雖然單個產品色坐標都在±0.01的合格范圍內 - 但批次內的色坐標標準差高達0.008-0.010 - 遠超批量一致性要求（σ≤0.007） - 同一批次內，顏色最深和最淺的產品之間色坐標差異達到0.015-0.020，遠超人眼察覺閾值

這個問題最終導致該車型推遲上市，并且大批量的退貨返工。供應商損失慘重，但更讓他們困惑的是：明明每個產品出廠檢測都合格，為什么批量一致性會這么差？

問題的根源,出在一個看似不起眼卻至關重要的環節：光譜儀。

你以為的”精密儀器”,可能只是”大概準確”

要理解這個問題,我們需要先搞清楚一個基本事實：不是所有光譜儀都是一樣精準的。

光譜儀的作用是測量光的”指紋”——光譜分布。對于LED氛圍燈來說,通過測量其完整的光譜數據,就能精確計算出顏色的三刺激值XYZ,進而得到我們熟悉的色坐標xy、uv等參數。這套方法由國際照明委員會(CIE)在1931年定義,是整個顏色科學的基石。

理論很美好,但現實很骨感。在實際生產中,為了控制成本和提高效率,絕大多數產線使用的是微型光譜儀——體積只有一個煙盒大小,價格僅1-2萬元人民幣,只有高端儀器的1/10甚至更少。

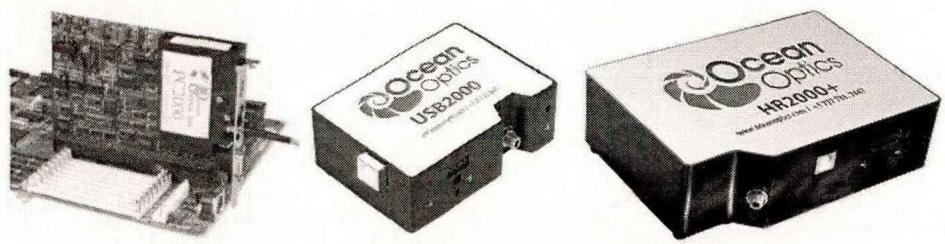

圖1：海洋光學微型光譜儀系列產品。從左到右分別展示了不同型號的緊湊型光譜儀,重量僅190克左右,可通過USB供電,極其便攜

典型代表如海洋光學的USB2000+系列,重量僅190克,通過USB供電即可工作,極其便攜。Ocean Optics在1992年推出了世界首臺微型光譜儀S1000,開創了便攜式光譜測量的新時代,后續的USB系列(如USB2000+)進一步鞏固了其市場標桿地位,在全球科研和工業領域廣泛應用。

而真正的計量級高精度光譜儀,則是完全不同的物種：體積堪比小型臺式機,重達數公斤,價格從十幾萬萬到幾十萬人民幣不等。兩者的價格和體積相差如此懸殊,性能差距自然也是天壤之別。

微型光譜儀的固有缺陷

微型光譜儀之所以無法達到實驗室級別的精度,根源在于其物理設計和成本限制帶來的三大固有缺陷。

第一：帶寬展寬

通俗理解：帶寬展寬可以理解為”測量工具本身的模糊效應”——就像用一支粗筆去描摹一條細線，再怎么仔細，畫出來的線也會比原來的粗。這個物理限制是微型光譜儀的固有特性。

這是最隱蔽但影響最大的問題。理想的光譜儀應該能夠精確區分每一個波長的光強,但實際的微型光譜儀受限于入射狹縫寬度和光柵分辨率,其測得的光譜是真實光譜與一個”展寬函數”卷積后的結果。

舉個例子：一個LED在590nm處有一個非常尖銳的發射峰,但微型光譜儀測出來的可能是一個展寬到585-595nm的”胖峰”。這個10nm的展寬看似不大,但對于色度計算來說影響巨大。

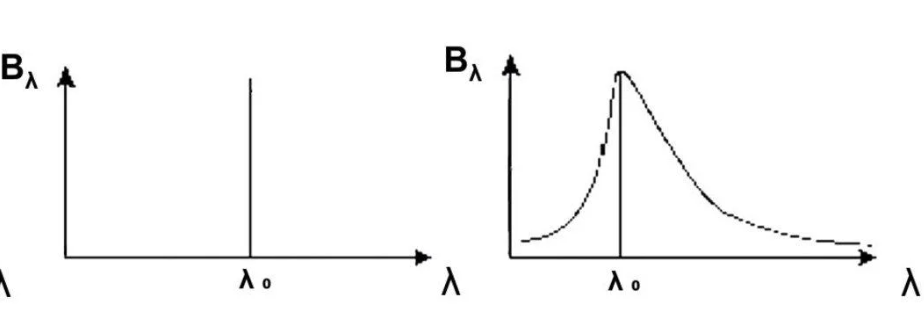

圖2：帶寬展寬效應示意圖。左圖為理想的窄帶光譜，右圖為實際光譜儀測得的展寬光譜。寬帶寬會導致峰值被壓低、峰形被展寬，從而影響色度測量精度

根據研究數據,當光譜儀帶寬達到12nm時,對于發射帶寬僅25nm的LED,未經校正的色度坐標偏差(Δx, Δy)可高達0.0038。而人眼能夠察覺的色差臨界值約為0.003-0.005(在CIE xy色度圖中,該閾值因顏色區域而異,此處為LED常用色域的典型值),這意味著儀器誤差本身就已經接近甚至超過了人眼的分辨極限。

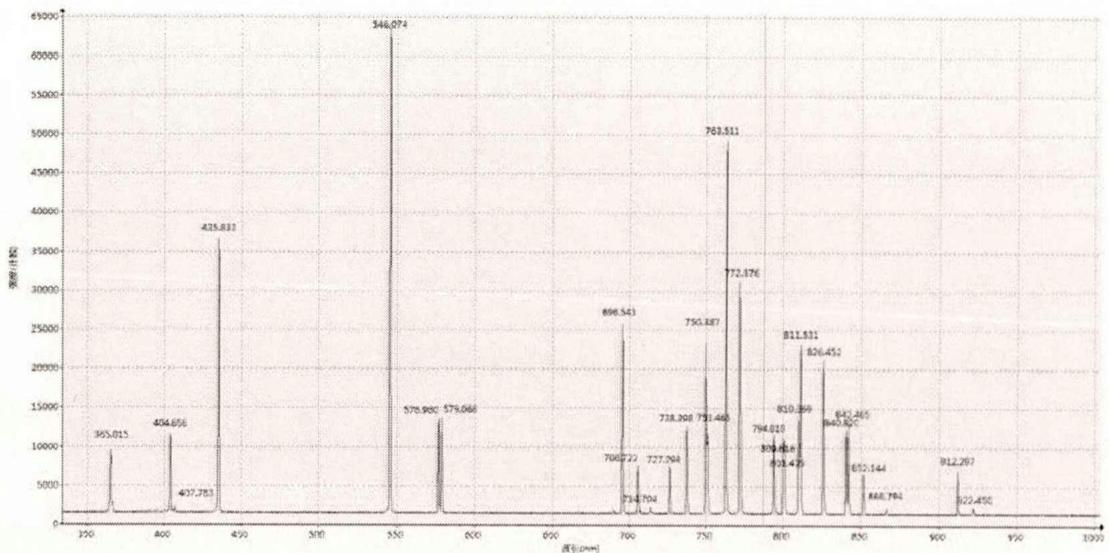

圖3：汞氙燈標準光源的光譜實測圖。每個尖銳的峰對應一個特定波長,用于校準光譜儀。注意那些密集排列的譜線（如546nm、576nm區域的雙黃線），能否清晰分辨它們，直接體現了光譜儀的分辨率

第二：雜散光干擾

通俗理解：強烈的藍光就像聚光燈，即使你想測量旁邊微弱的黃光，強烈的藍光也會”污染”你的讀數。這就是雜散光的危害。

雜散光是光譜測量的”頭號公敵”。在單光柵光譜儀中,由于光學元件的多次反射和散射,本應該被分離到其他像元的光,會”串”到當前測量波長的探測器像素上,形成虛假信號。

這個問題在測量窄帶LED時尤為嚴重。白光LED通常由藍光芯片激發黃色熒光粉,其450nm處的藍光峰值強度可能是550nm黃光的數十倍甚至上百倍。

如果雜散光抑制不好,強烈的藍光會”污染”整個光譜,導致顏色測量嚴重失真。普通微型光譜儀的雜散光水平約為0.05%-0.1%,而高端儀器可以將雜散光抑制到10??到10??的水平——整整提升了1-2個數量級。在實際測量藍光LED時,雜散光貢獻的測量不確定度可高達2.29%,是所有誤差源中最大的一項。

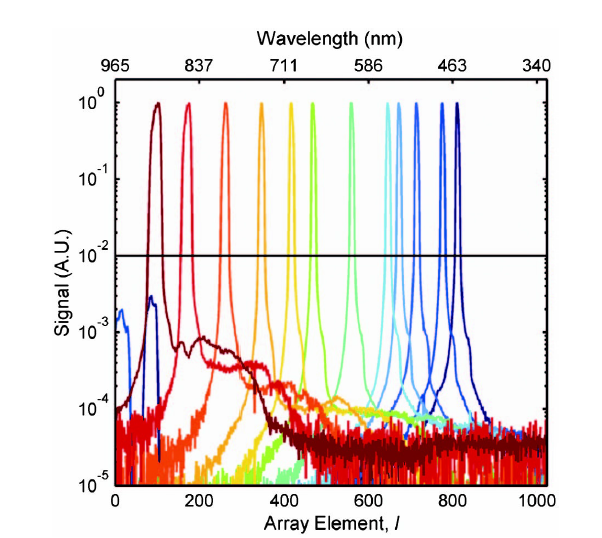

圖4：用不同波長激光測得的光譜儀線擴散函數。每條彩色曲線代表一個單色激光在探測器上的響應分布。中心的尖峰是真實信號，而遍布整個陣列的低水平信號（10?2到10??級別）就是雜散光。這是限制微型光譜儀動態范圍的主要因素

第三：探測器噪聲

這是成本差異最直接的體現。微型光譜儀通常采用非制冷的前照式CCD,比如海洋光學USB2000+使用的索尼ILX511。這種探測器在室溫下工作,暗電流噪聲較大,信噪比約為250:1。

而高端儀器采用的是熱電制冷至-10°C的背照式面陣CCD。制冷可以將暗電流降低一個數量級,背照式結構確保了從紫外到近紅外的高量子效率,面陣設計還允許進行像素合并(Binning),進一步提升信噪比。

這些技術的疊加,使得高端儀器的動態范圍可達9個數量級(配合內置濾光片輪),能夠在同一次測量中同時精確捕捉極亮和極暗的信號——這是微型光譜儀根本無法企及的。

三大缺陷同樣影響光通量測量

值得注意的是，前面提到的三大物理缺陷不僅影響色度測量，對光通量（光強度）測量同樣會造成嚴重失真：

帶寬展寬的影響： - 窄帶LED的峰值被”壓低”，展寬后的積分面積與真實值存在系統誤差 - 對于半寬僅25nm的紅光LED，12nm帶寬的展寬可能導致光通量測量誤差達到3-5%

雜散光的影響： - 強藍光LED的雜散光會”污染”整個光譜，導致總光通量虛高 - 對于藍光LED，0.1%的雜散光水平可能導致光通量測量誤差2-3%

探測器噪聲的影響： - 暗電流噪聲會在整個光譜范圍內形成”底噪”，影響弱信號測量 - 對于低亮度LED，噪聲貢獻可能占總信號的1-2%

這意味著：即使色度坐標校準準確了，光通量測量仍然可能存在5-8%的系統誤差。對于需要嚴格控制亮度一致性的氛圍燈應用，這同樣是不可接受的。

真正的問題：無法”一次標定，通用測量”

需要特別澄清的是：微型光譜儀并非完全不準確。實際上，如果針對特定光譜類型進行精細校準，微型光譜儀完全可以達到很高的測量精度。

問題的關鍵在于：微型光譜儀無法通過一次輻射標定來應對所有類型的測試光譜。

這是由前面提到的三大物理缺陷共同決定的： - 帶寬展寬對窄帶光源和寬帶光源的影響程度不同 - 雜散光在不同光譜形狀下的貢獻差異巨大 - 探測器噪聲在不同強度范圍內的表現各異

這意味著什么？即使你用標準A光源完美校準了微型光譜儀，它測量其他類型LED時誤差仍會顯著增大。例如，校準后去測窄帶紅光LED，測量精度會大打折扣。

要獲得高精度，唯一的辦法是：在與實際測試對象光譜特性相近的標準光源下，與高精度光譜儀進行專門對標。

但這引入了一個新的難題：一旦測試對象的光譜發生變化（比如更換了LED芯片供應商，或者調整了熒光粉配方），之前的對標工作就會失效，必須重新進行。對于一個需要生產和測量多種顏色的LED氛圍燈的工廠來說，這意味著持續不斷的對標工作和巨大的人力投入。

數字不會說謊：光譜依賴性帶來的困境

讓我們用一組真實的數據來說明這個”光譜依賴性”問題的嚴重性。

根據行業實踐和研究數據，一臺微型光譜儀在經過標準A光源（色溫2856K的鹵鎢燈）輻射標定后，測量同樣是A光源時，色坐標測量偏差可以控制在±0.002以內——這個精度已經相當不錯。

但當用同一臺儀器去測量光譜形狀完全不同的窄帶RGB LED時，情況急轉直下： - 測量窄帶紅光LED（峰值620nm，半寬25nm），色坐標偏差可能達到±0.008 - 測量藍光LED（峰值450nm），由于雜散光的影響，偏差可能達到±0.01甚至更高 - 測量綠光LED（峰值520nm），偏差約為±0.006-0.007

這就是光譜依賴性誤差的真實寫照：同一臺微型光譜儀，用寬帶光源標定后，測量窄帶光源時誤差會成倍增大。這個問題的根源，正是前面提到的帶寬展寬、雜散光和探測器噪聲——它們對不同光譜形狀的影響程度截然不同。

真正致命的是批量穩定性問題

高端汽車氛圍燈的質量要求是什么？通常單個產品的色坐標偏差要求是±0.01——這個數字看起來還算寬松。

但真正的殺手锏是批量穩定性要求： - 同一批次內所有產品的顏色必須高度一致 - 批次內色坐標標準差(σ)通常要求≤0.007 - 任意兩個產品之間的色坐標差異不能超過0.005-0.008 - 這個批次一致性要求，正好接近人眼在LED常用顏色區域能夠察覺色差的臨界水平

這就是光譜依賴性帶來的真正困境：不是單點測不準，而是批量穩定性無法保證。

你的測量工具本身的不確定度（±0.008-0.01），已經接近甚至超過了批量一致性要求（σ≤0.007）。這就像用一把最小刻度為5毫米的尺子，去保證一批零件的尺寸偏差不超過7毫米——幾乎無法完成的任務。

更棘手的是：即使你意識到這個問題，決定針對每種顏色分別對標校準，但這不是一勞永逸的。

一旦LED光譜特性發生任何變化——供應商更換了芯片批次，或者調整了檢查的目標色——之前的對標就會失效，必須重新進行。

對于一個需要生產紅、綠、藍三色LED，每種顏色還有多個亮度等級的氛圍燈工廠來說，這意味著什么？持續不斷的對標工作，以及由此產生的巨大人力和時間成本。

解決方案：建立分級測量體系

認識到微型光譜儀的局限性后,我們就能理解為什么需要建立一個分級的測量和校準體系。

第一級：供應商的高精度基準

每個氛圍燈供應商都應該配備至少一臺高精度光學光譜儀,作為全廠的測量基準。

在高精度光譜儀領域,德國Instrument Systems的CAS 120/140系列無疑是公認的行業標桿。這款儀器代表了光譜測量技術的最高水平：

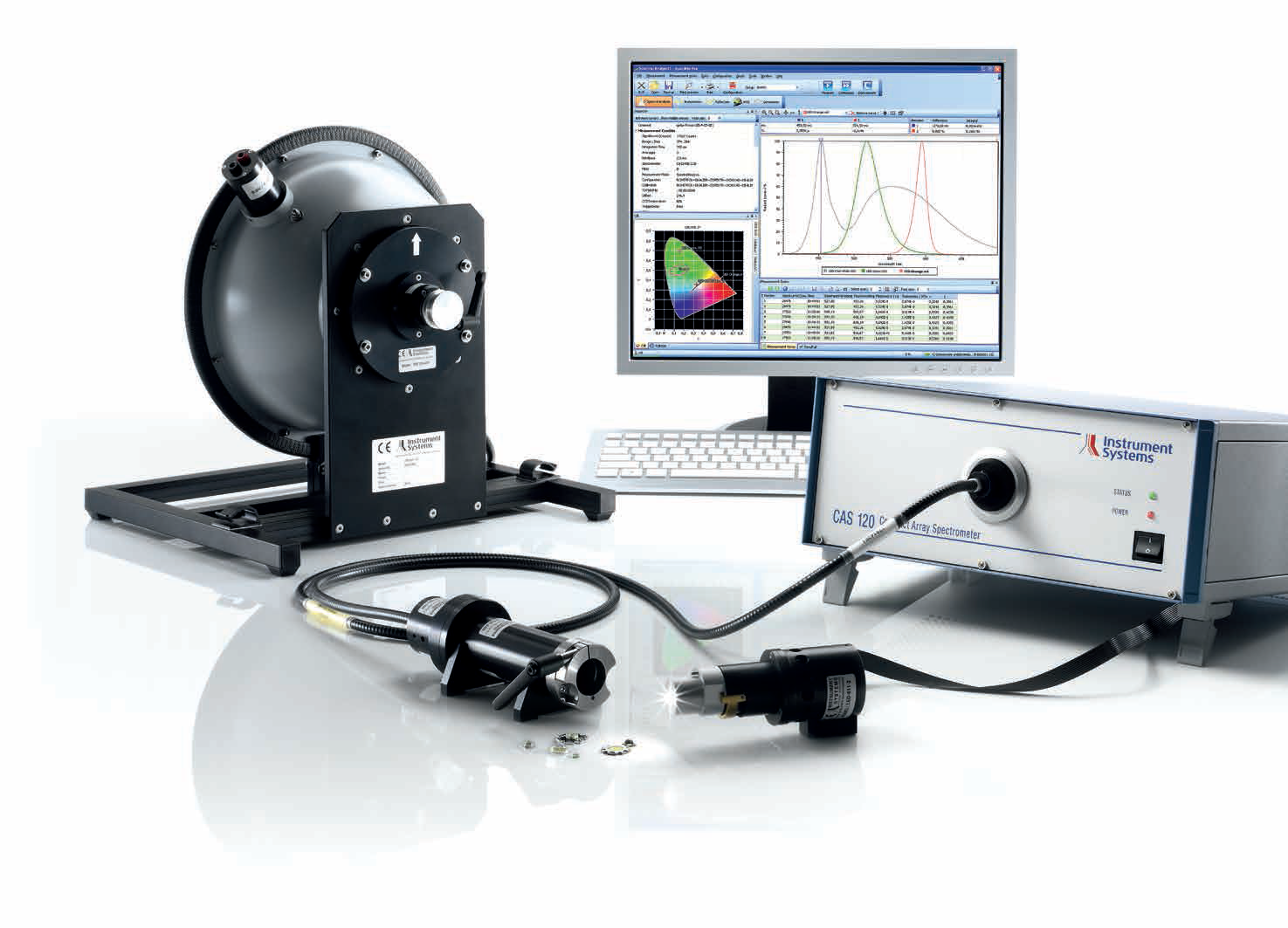

圖5 CAS120系統

• 采用熱電制冷至-10°C的背照式面陣CCD,信噪比和動態范圍極高

• 雜散光抑制達到10??到10??級別(根據儀器配置,CAS 120/140系列采用專利雜散光校正技術),是所有同類產品中的佼佼者

• 內置自動濾光片輪,動態范圍可達9個數量級

• 測量白光LED色坐標不確定度可低至±0.0015(k=2)

• 在汽車照明、顯示器校準等高端應用中被廣泛采用作為計量基準

CAS 120/140系列之所以成為標桿,在于它將光學設計、探測器技術和系統集成做到了極致。然而,它也有一個顯著的”缺點”：價格。

一臺CAS 120/140D的售價通常在30-50萬人民幣之間,這對很多中小型LED供應商來說是一筆不小的投資。更關鍵的是,作為進口設備,它還面臨： - 交貨周期長,通常需要3-6個月 - 維修和備件供應依賴國外,響應時間慢 - 在當前國際形勢下,存在供應鏈中斷的潛在風險

正是這些現實因素,促使我們需要尋找性價比更高、更實用的替代方案。

遠方光電的HAAS-2000高精度快速光譜輻射計,正是在這種背景下值得認真考慮的選擇。HAAS-2000在LED測量領域已經積累了相當的行業認可度,其核心優勢包括：

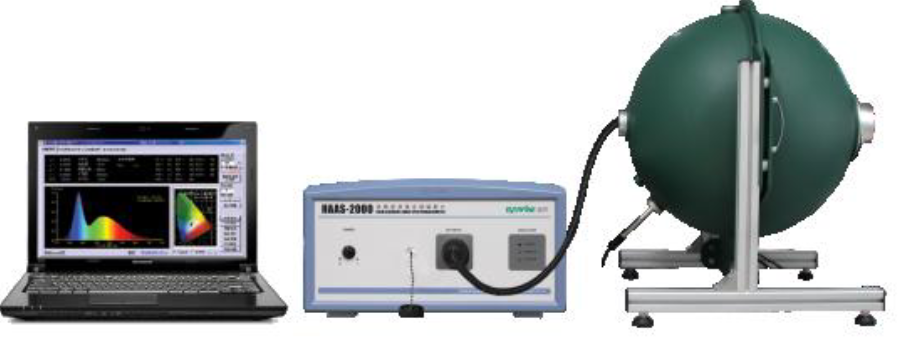

圖6 遠方HAAS-2000光電測量系統

1. 專為LED優化的光學設計 采用平場凹面光柵設計,相比傳統Czerny-Turner結構減少了光學元件數量,提高了光通量和系統穩定性。這種設計特別適合LED這種點光源的精確測量。

2. 出色的雜散光抑制 通過多項專利技術,包括帶通濾光片輪校正技術(BWCT),HAAS-2000的雜散光水平在A光源下可達10??級別。雖然與CAS 140的10??到10??還有差距,但對于絕大多數LED測量應用已經完全夠用。

3. 毫秒級測量速度 采用科學級熱電制冷CCD探測器,配合高速數據采集電路,可以實現毫秒級的瞬態測量,同時保持高精度。這對于滿足LED行業標準(如IESNA LM-79)的要求非常關鍵。

4. 顯著的成本和服務優勢 - 價格在十幾萬人民幣左右,僅為CAS 120/140的1/2到1/3,大幅降低采購成本 - 交貨周期僅2-4周,無需長時間等待 - 國產設備的本地化服務優勢明顯,維修和技術支持響應快 - 無供應鏈中斷風險

如何選擇？

對于預算充足、追求極致精度的大型企業或研發機構,CAS 120/140依然是最佳選擇。它在性能上的領先優勢,確實能夠為最嚴苛的應用提供保障。

但對于大多數LED氛圍燈供應商來說,HAAS-2000提供了一個更加務實的方案： - 在色度測量精度上,兩者都能達到±0.002以內的水平,滿足汽車氛圍燈的要求 - HAAS-2000的高速測量能力,在生產效率上甚至有優勢 - 節省下來的10-30萬元,可以用于購買更多產線測試設備或培訓人員 - 更快的交貨和更好的本地化服務,意味著更短的系統部署周期

這臺基準儀器應該定期送至國家計量院或具備資質的第三方機構進行溯源校準。它的作用不是用于大批量生產測試——那太昂貴且低效,而是作為”真理的標尺”,用來校準產線上所有的微型光譜儀。

第二級：產線微型光譜儀的對標

產線上的每一臺微型光譜儀,在投入使用前,必須與高精度基準儀器進行對標校準。這個過程不是簡單的出廠校準,而是使用與實際生產完全相同的LED標準樣品,在基準儀器上測得精確的光譜數據,然后調整微型光譜儀的校正參數,使其測量結果與基準儀器保持一致。

這個過程稱為”校準傳遞”。具體校準流程我們今后有機會詳談，但是要注意的是，其中最關鍵的點是：針對每個顏色都要分別做對標工作，這是因為： - 微型光譜儀對不同波長的光譜失真程度不同（帶寬展寬、雜散光、響應度都是波長相關的） - 例如用紅光標準燈校準后的儀器，測量藍光LED時精度會大幅下降 - 只有針對特定光譜進行校準，才能將測量誤差壓縮到可接受范圍

并且，定期(如每周或每月)使用標準燈對產線儀器進行比對測量,監控其漂移情況。一旦發現偏差超過閾值,立即重新校準。

通過這種方式,即使微型光譜儀的硬件性能有限,也能通過軟件校正算法,將其測量誤差壓縮到可接受的范圍內。實踐表明,經過針對特定光譜的精細校準后： - 測量精度：從±0.008-0.01降至±0.002-0.003 - 關鍵改善：LED的測量結果分散度大幅降低，批次一致性顯著提升

但這里有兩個關鍵限制必須清楚認識：

限制1：光譜特異性校準 微型光譜儀的對標校準是光譜特異性的。這意味著： - 每一種被測色都要單獨做對標 - 更換LED芯片批次或者型號，即使同樣是綠光，光譜峰值從520nm偏移到530nm，都可能導致測量結果變化，需要重新對標

限制2：持續的維護成本 這不是一次性工作，而是需要持續投入的系統工程：

• 定期重新對標：每當更換LED物料、調整工藝參數，都需要重新制作標準燈并進行對標

• 人員培訓：需要專業人員理解光譜測量原理，能夠判斷何時需要重新校準

• 數據管理：需要建立完整的校準記錄和追溯體系

關鍵前提：絕對不能用微型光譜儀本身作為全廠標準

無論如何，有一個底線不能突破：絕對不能用微型光譜儀本身作為全廠測量基準。

即使某臺微型光譜儀經過了精細校準，它的測量結果也只在特定光譜范圍內可靠。用它去校準其他微型光譜儀，就像用一把有系統誤差的尺子去校準其他尺子，只會讓誤差不斷累積和放大，最終失去控制。

這就是為什么高精度光譜儀作為全廠基準是不可替代的——不是為了日常大批量測試，而是作為整個測量體系的”定海神針”，確保所有微型光譜儀的校準都有可靠的溯源鏈條。

第三級：主機廠的定期抽查

即使供應商建立了完善的內部校準體系,主機廠仍然需要保持獨立的驗證能力。這意味著主機廠也應該配備高精度光譜儀,定期對供應商交付的產品進行抽檢。

這不是對供應商的不信任,而是質量管理的基本原則：關鍵參數必須有獨立的驗證手段。抽查的頻率可以根據供應商的歷史表現動態調整,但使用高精度儀器進行抽查這一點不能妥協。

對于主機廠來說,高精度光譜儀不僅能夠進行來料檢驗,還可以用于： - 新供應商的資質評估 - 新車型氛圍燈的基準測量 - 市場召回車輛的質量分析 - 競品對標分析

這不僅僅是技術問題

從更深層次看,LED氛圍燈的測量校準體系,本質上反映的是現代工業對測量溯源性的要求。

在任何需要精確控制質量的行業,都存在類似的分級測量體系。比如在機械加工領域,車間里用的游標卡尺需要定期用標準量塊校準,而標準量塊本身又要送到更高級別的計量機構用激光干涉儀校準。每一級的精度都要比下一級高出至少一個數量級,這樣才能確保測量鏈條的可靠性。

LED顏色測量也是如此。微型光譜儀受限于其物理設計的光譜依賴性，無法通過一次標定應對所有測量需求。試圖用它作為基準，就像用普通游標卡尺去校準精密量塊，違背了計量學的基本規律。

但這里有一個關鍵的戰略問題：為什么必須建立自己的高精度測量基準？

在回答這個問題之前，我們需要先認識一個殘酷的現實：如果全廠沒有高精度的實驗室級別光譜儀，那么整個廠的精度基準是無從談起的。

讓我們看看兩種方案的本質區別。假設一個中等規模的氛圍燈工廠：

方案A：依賴外部機構進行對標（沒有自己的高精度基準） - 初始投資：3萬元/臺 （微型光譜儀） - 核心問題：精度基準不在自己手里 - 產線微型光譜儀需要定期送外部機構（計量院或第三方）校準 - 或者邀請外部機構到廠進行對標 - 這意味著：你的質量生死線掌握在外部機構手中

• 致命風險1：質量主動權喪失

• LED物料變更時（假設每年10次），無法立即驗證新物料的光譜特性

• 必須等待外部機構安排（可能需要1-2周）

• 這期間生產處于”盲飛”狀態：不知道產品到底合不合格，本質上，你連自己的產品到底”準不準”都無法自主判斷

• 一旦主機廠抽檢發現問題，整批可能已經發貨，退貨成本巨大

• 致命風險2：響應速度完全受制于人

• 主機廠提出質量質疑，需要立即復測驗證

• 但你沒有與主機廠對等的高精度儀器

• 必須送外部機構檢測（周期1-2周）

• 主機廠不會等你，直接判定不合格并索賠

方案B：建立自己的高精度測量基準 - 初始投資：十幾萬元（HAAS-2000）或30-50萬元（CAS 140） - 核心價值：質量主動權掌握在自己手中 - 擁有與主機廠對等的測量能力 - 任何時候都可以自主驗證產品質量 - 這意味著：你的質量生死線掌握在自己手里

• 戰略優勢1：實時響應能力

• LED物料變更時，當天即可完成新物料的光譜驗證

• 2小時內即可判斷新物料是否符合要求

• 生產節奏完全由自己掌控，不受外部機構限制

• 避免”盲飛”期間的質量風險

• 戰略優勢2：質量爭議主動權

• 主機廠提出質疑時，立即可以用對等精度的儀器復測

• 數據可比、可溝通，不存在”你說你的，我說我的”

• 甚至可以主動邀請主機廠來廠比對，建立信任

• 從被動應對變為主動掌控

• 質量保障：

• 測量結果與主機廠基準一致，幾乎無爭議

• 批量穩定性可靠保證

• 物料變更時可快速驗證，無需依賴外部

• 質量體系清晰、自主、可追溯

結論一目了然：

精確測量,是一切的起點

回到文章開頭那個推遲上市的車型。問題查明后，供應商面臨一個根本性的反思：

初入氛圍燈市場的新玩家做法： - 產線只有微型光譜儀，沒有高精度基準 - 依賴外部機構進行定期對標 - 以為這樣可以”省錢”，實際上是把質量生死線交給了外部 - 物料變更時無法快速驗證，主機廠質疑時無法自證 - 結果：一次質量事故損失數百萬，失去客戶信任

痛定思痛的決策： - 不能再把質量命脈掌握在外部機構手中 - 必須建立自己的高精度測量基準 - 這不是成本問題，而是戰略生存問題

在當今這個對品質要求越來越高的時代，精確測量不再是錦上添花，而是不可或缺的基礎能力。而精確測量的前提，是： - 承認不同工具的局限性 - 理解”光譜依賴性”這個物理現實 - 建立自主可控的測量基準——這是質量體系的命脈 - 選擇真正適合的高精度基準設備 - 認清戰略風險，而不是只算初始投資

一切精密制造的起點，都始于一次精確的測量。但更重要的是：這次測量的能力必須掌握在自己手中。

對于LED氛圍燈而言，這意味著： - 必須擁有自己的高精度光學光譜儀——無論是行業標桿CAS 140，還是性價比之選HAAS-2000 - 它必須是真正高精度的、可溯源的、能夠作為”真理標尺”的設備 - 更重要的是：它必須是你自己的，而不是依賴外部機構的 - 因為只有掌握了測量基準，你才真正掌握了質量的命脈

沒有自己的高精度光譜儀，就像一家醫院沒有自己的檢驗科，所有化驗都要送外面做——你永遠無法成為一家真正專業的醫院。

同樣，沒有自己的高精度光譜儀，你的質量體系永遠是”空中樓閣”，建立在外部機構的排期和信任之上。這不是省錢，這是戰略上的自我閹割。

附：主要高精度光譜儀性能對比

數據來源：廠商公開資料及行業實踐經驗。具體參數可能因配置不同而有差異。

價格數據為2024-2025年市場參考價，實際價格因配置、渠道和時期而異，請以廠商最新報價為準。
